Особенности оборудования:

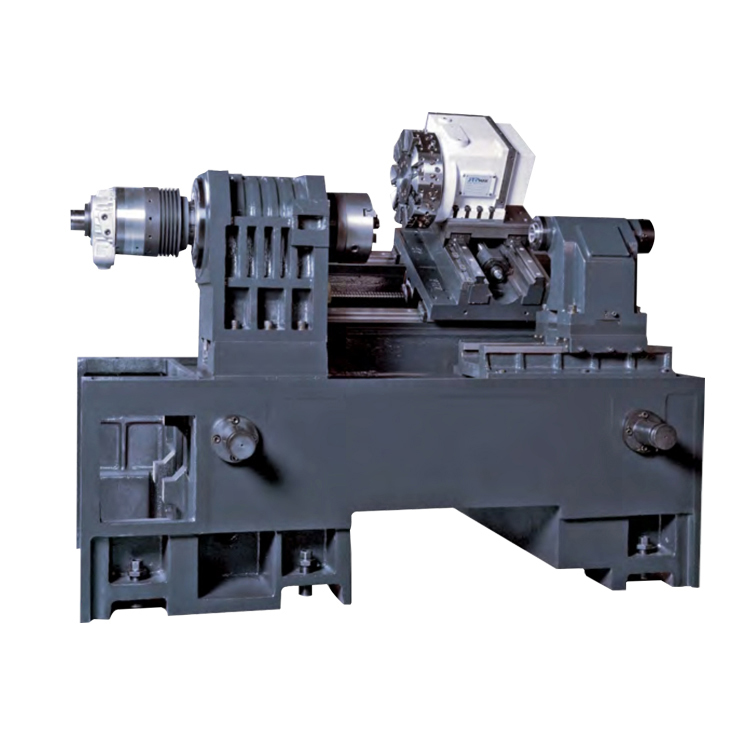

1. Принять общую планировку под углом 30 ° и интегрированную конструкцию основания кровати;
2. Высокопрочное литье HT300 с плотной структурой, хорошей прочностью, соответствующей твердостью и низким коэффициентом трения;
3. Имеет самосмазку.Неотъемлемая коробчатая конструкция станины значительно повышает общую жесткость и устойчивость станка и выполняет функцию поглощения вибраций, уменьшая потери инструмента и улучшая качество заготовки;
4. Компоновка всей машины компактна и разумна, а ее высокая скорость, высокая точность, высокая жесткость и богатая конфигурация обеспечивают пользователям высокую эффективность и высокую надежность в использовании.
Параметры оборудования:
| Основные параметры (единица измерения: мм) | |||
| Модель | ТСК36Л | TSC36LM | TSC36LMY |
| Максимум диаметр поворота на поверхности станины | Φ460 мм | Φ460 мм | Φ460 мм |
| Максимум диаметр обработки | Φ400 мм | Φ350 мм | Φ400 мм |
| Максимум диаметр поворота на скользящей пластине | Φ260 мм | Φ200 мм | Φ200 мм |
| Максимум длина обработки | 350 | 300 | 320 |
| Шпиндельная головка форма | А2-5/6' | А2-5/6' | А2-5/6' |
| Шпиндельный двигатель власть | 7,5 кВт | 7,5 кВт | 7,5 кВт |
| Максимум скорость вращения шпинделя | 5000 об/мин | 5000 об/мин | 5000 об/мин |
| Диаметр отверстие шпинделя | Φ56 мм | Φ56 мм | Φ56 мм |
| Диаметр стержня | Φ42 мм | Φ42 мм | Φ42 мм |
| Ось X/Z Спецификация | 35/35 | 35/35 | |
| Винтовой стержень X/Z Спецификация | 3210/3210 | ||
| Ось X/Z предел хода | 210/400 | 210/410 | |
| Ось X/Y/Z ограничить поездки | 210/70/400 | ||
| Ось X/Y/Z спецификация винтового стержня | 3210/2508/3210 | ||
| Ось X/Y/Z спецификация рельса | 35/30/35 | ||
| Турель Станция | NC80-8T/10T/12T | БМТ45/12Т | БМТ40/12Т/ЭР20 |
| Инструмент размер/размер хвостовика | 25/Φ32 | 20/Φ32 | 16/Φ25 |
| Диаметр втулка задней бабки | 65 мм | 65 мм | 65 мм |
| задняя бабка ход втулки | 80 мм | 80 мм | 80 мм |
| Максимум ход задней бабки | 300 | 300 | 300 |
| Коническое отверстие втулка задней бабки | Моос 4# | Моос 4# | Моос 4# |
| Общий размеры (Д*Ш*В) | 2400*1750*1680 | 2400*1750*1680 | 2400*1750*1880 |
| Вес (около вес) Т | 3800 кг | 4000 кг | 4200 кг |
