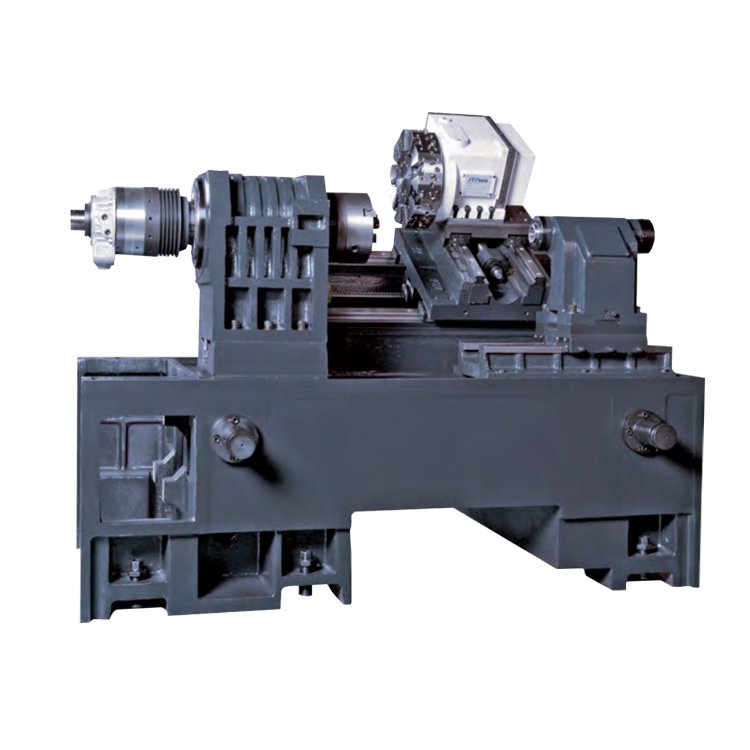

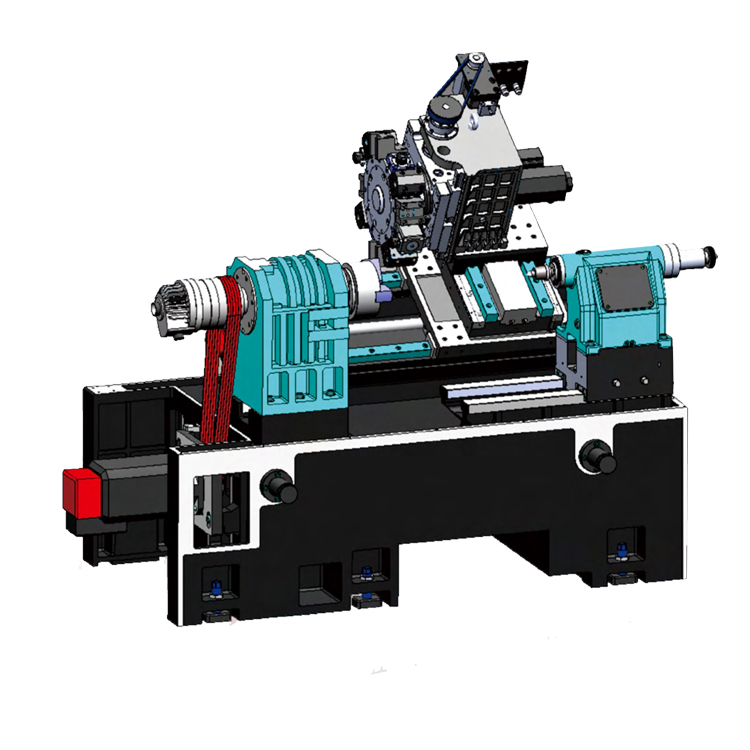

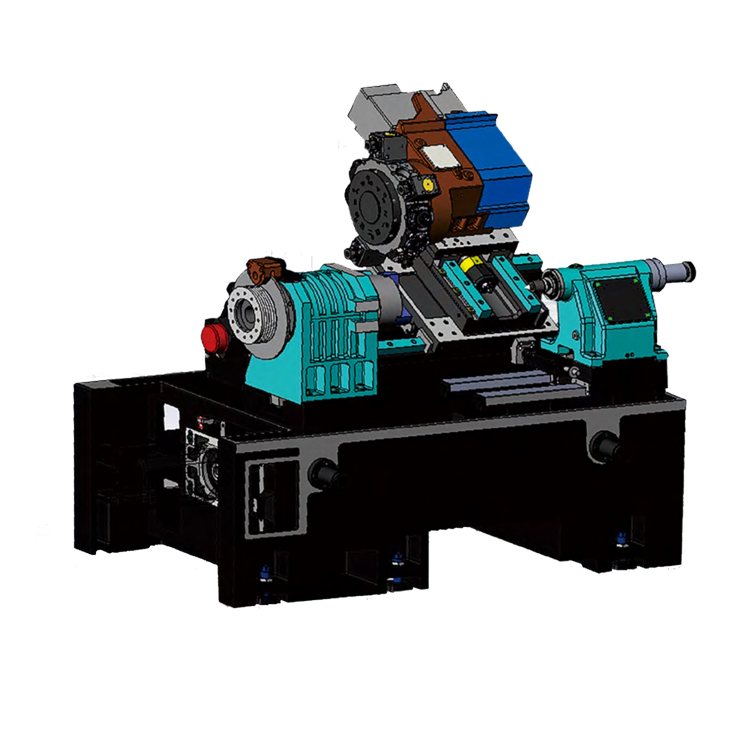

Особенности оборудования:
1. Станина изготовлена из чугуна HT300 и имеет наклонную конструкцию станины на 30°;
2. Широкая квадратная станина с прецизионными линейными направляющими 45/45;
3. Горизонтальная конструкция шпиндельной коробки и задней бабки более стабильна и жестка.
4. Он оснащен жесткой режущей башней с сервоприводом для выполнения функций осевого и радиального фрезерования, интерполяции шпинделя по оси C, индексации, функций позиционирования и дискового тормоза шпинделя с давлением масла.
Параметры оборудования:
| Основные параметры (единица измерения: мм) | |||
| ТСК45Л | TSC45LM | TSC45LMY | |
| Максимум диаметр поворота на поверхности станины | Φ560 мм | Φ650 мм | Φ650 мм |
| Максимум диаметр обработки | Φ450 мм | Φ415 мм | Φ350 мм |
| Максимум диаметр поворота на скользящей пластине | Φ300 мм | Φ200 мм | Φ200 мм |
| Максимум длина обработки | 500 | 300(БМТ55) | 300 |
| Шпиндельная головка форма | А2-6/8' | А2-5/8' | А2-5/8' |
| Шпиндельный двигатель власть | 11 кВт | 11 кВт | 11 кВт |
| Максимум скорость вращения шпинделя | 4200 об/мин | 4200 об/мин | 4200 об/мин |
| Диаметр отверстие шпинделя | Φ66 мм | Φ66 мм | Φ66 мм |
| Диаметр стержня | Φ52 мм | Φ52 мм | Φ52 мм |
| Ось X/Z предел хода | 230/610 | 225/600 | |
| Ось X/Y/Z ограничить поездки | 210/100/610 | ||
| Ось X/Y/Z спецификация винтового стержня | 3210/3208/4010 | ||
| Ось X/Y/Z спецификация рельса | 45/35/45 | ||
| Турель Станция | НК100-12Т | БМТ45(55)/12Т | БМТ55/12Т/ЭР25 |
| Инструмент размер/размер хвостовика | 25/Φ32 | 25/Φ32 | 25/Φ32 |
| Максимальная скорость силовой головы | 5000 об/мин | ||
| Диаметр втулка задней бабки | 80 мм | 80 мм | 80 мм |
| задняя бабка ход втулки | 80 мм | 80 мм | 80 мм |
| Максимум ход задней бабки | 450 | 450 | 450 |
| Коническое отверстие втулка задней бабки | Моос 4# | Моос 4# | Моос 4# |
| Общий размеры (Д*Ш*В) | 2660*1750*1900 | 2450*1500*1900 | 2660*1750*2200 |
| Вес (около вес) Т | 4000 кг | 4200 кг | 4600 кг |
