Особенности оборудования:

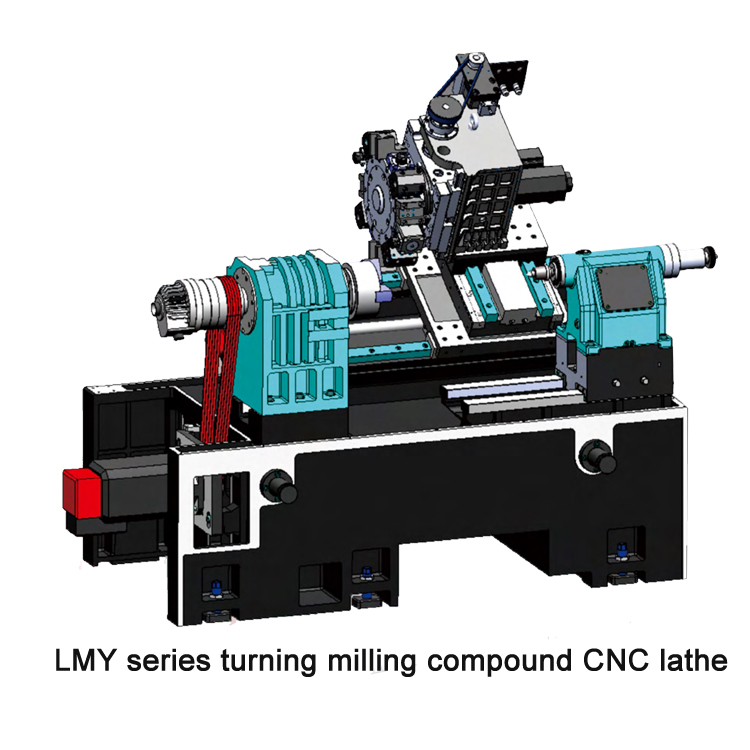

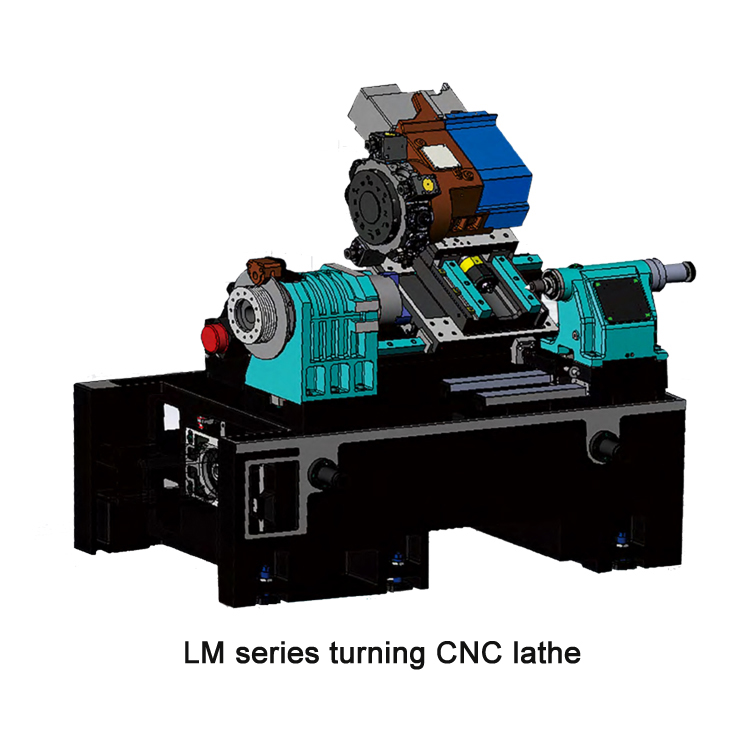

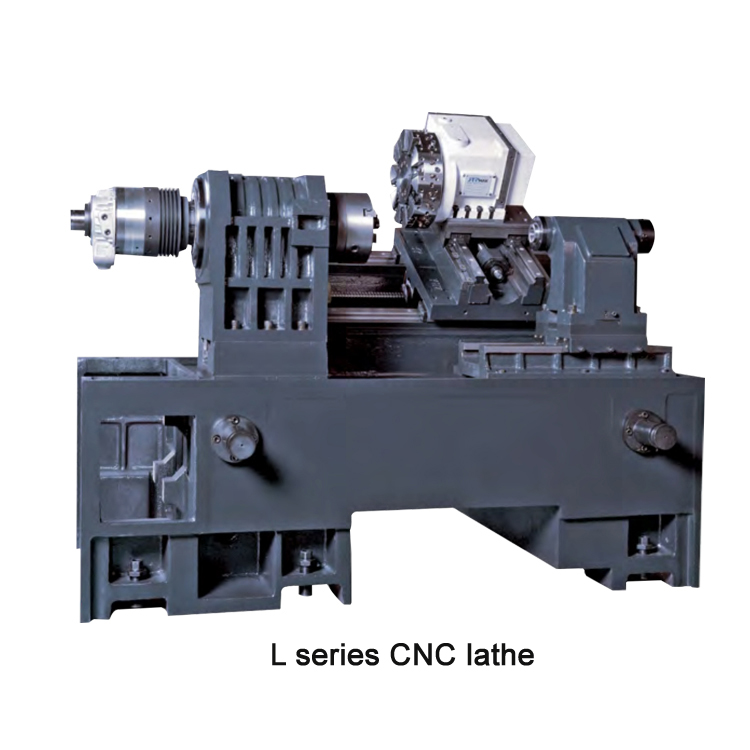

1. Принять 30 ° наклонная общая компоновка и интегрированная структура основания слоя;
2. Высокая прочность HT300 литья, с плотной структурой, хорошей силой, подходящей твердостью и низким коэффициентом трения;
3. У него есть смазка. Интегральная структура коробки базового слоя значительно повышает общую жесткость и стабильность машинного инструмента и имеет функцию поглощения вибрации, снижения потери инструмента и улучшения качества заготовки;
4. Макет всей машины является компактной и разумной, а его высокая скорость, высокая точность, высокая жесткость и богатая конфигурация обеспечивают пользователям высокую эффективность и высокую надежность в использовании.
Параметры оборудования:
| Основные параметры (блок: мм) | |||
| Модель | TSC36L | TSC36LM | TSC36LMY |
| Максимальный диаметр поворота на поверхности слоя | Φ460 мм | Φ460 мм | Φ460 мм |
| Максимальный диаметр обработки | Φ400 мм | Φ350 мм | Φ400 мм |
| Максимальный диаметр поворота на скользящей пластине | Φ260 мм | Φ200 мм | Φ200 мм |
| Максимальная длина обработки | 350 | 300 | 320 |
| Шпиндель | A2-5/6 ' | A2-5/6 ' | A2-5/6 ' |
| Мощность двигателя веретена | 7,5 кВт | 7,5 кВт | 7,5 кВт |
| Максимальная скорость шпинделя | 5000 об / мин | 5000 об / мин | 5000 об / мин |
| Диаметр отверстия шпинделя | Φ56 мм | Φ56 мм | Φ56 мм |
| Диаметр бар | Φ42 мм | Φ42 мм | Φ42 мм |
| Спецификация оси x/z | 35/35 | 35/35 | |
| X/Z Спецификация винтового стержня | 3210/3210 | ||
| X/z -ограничение оси | 210/400 | 210/410 | |
| X/y/z -ограничение оси. | 210/70/400 | ||
| X/Y/Z Спецификация винтового стержня | 3210/2508/3210 | ||
| Спецификация рельса оси x/y/z | 35/30/35 | ||
| Башня | NC80-8T/10T/12T | BMT45/12T | BMT40/12T/ER20 |
| Размер инструмента /размер хвостовика | 25/φ32 | 20/φ32 | 16/φ25 |
| Диаметр рукава хвостовой стук | 65 мм | 65 мм | 65 мм |
| Хисток -рукав | 80 мм | 80 мм | 80 мм |
| Максимальный ход хвостовой стук | 300 | 300 | 300 |
| Конусное отверстие в рукаве хвостовой стажи | Mohs 4# | Mohs 4# | Mohs 4# |
| Общие размеры (L * W * H) | 2400*1750*1680 | 2400*1750*1680 | 2400*1750*1880 |
| Вес (о весе) т | 3800 кг | 4000 кг | 4200 кг |
