Функции:
1. Он обладает быстрой и точной сменой инструмента, как и револьверная головка с сервоприводом, и сочетается с силовым фрезерованием высокоскоростного приводного вала для достижения токарной обработки.
2. Отличная обрабатываемость фрезерной массы.
3. Держатель инструмента оснащен высокорежущим установочным интерфейсом BMT.
4. Вал передачи мощности приводится в движение серводвигателем шпинделя.
5. Выходная мощность соответствует линейному методу DIN1809.
6. Высокая скорость вращающегося инструмента может достигать 5000 об/мин.
7. Силовая револьверная головка имеет положительную конструкцию оси Y, а приводная конструкция центра тяжести коробки в коробке интегрирована с револьверной головкой, так что сила сбалансирована во время обработки;
8. Оснащен револьверной головкой с сервоприводом высокой жесткости для выполнения осевых и радиальных функций фрезерования по оси Y, интерполяции шпинделя по оси C, функций индексации, позиционирования и гидравлических дисковых тормозов шпинделя.
Параметры оборудования:
| Основные параметры (единица измерения: мм) | |

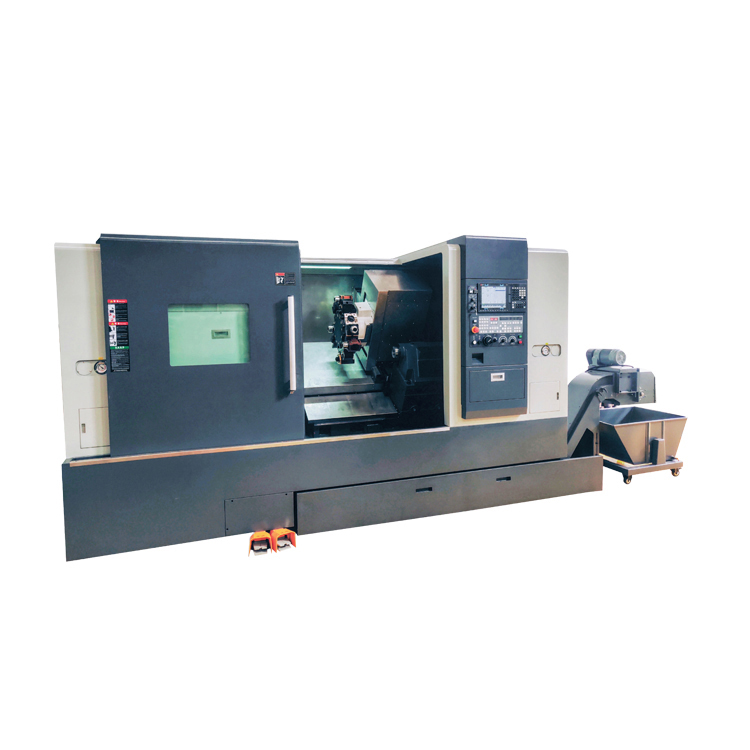

| Имя записи | CKX750HMY/1000/1500/2000 |
| Превращение диаметр на поверхности кровати | Φ920 мм |
| Максимум диаметр обработки | Φ600 мм |
| Обработка диаметр на подвижной пластине | Φ440 мм |
| Максимум длина обработки | 530/830/1430/2030 |
| Шпиндельная головка форма | А2-8(10')Дополнительно А2 11(12') |
| Шпиндельный двигатель власть | 22 кВт |
| Максимум скорость вращения шпинделя | 2800 об/мин |
| Диаметр отверстие шпинделя | Φ87 мм |
| Диаметр стержня | Φ75 мм |
| Ось X/Z спецификация винтового стержня | 4008/3208/5010 |
| Предел оси X гладить | 325 мм/±60 |
| Ось X/Z крутящий момент двигателя | 30 морских миль |
| Предел оси Z гладить | 760/1085/1685/2285 |
| Ось X/Z режим подключения | Прямая связь |
| Обработка точность | ИТ6 |
| повторяющийся точность позиционирования | 0,003 мм |
| Сервопривод турель | БМТ65/ЭР32/4000 об/мин |
| Размер инструмента | 25*25 |
| Размеры держатель расточного инструмента | 40 мм |
| Перо диаметр | 100 мм130 мм (опционально встроенное вращение) |
| Ход втулки | 80 мм |
| Максимум ход задней бабки | 785/1085/1685/2285 |
| Коническое отверстие втулка задней бабки | Моос 5# |
| Форма кровати и наклон (Д*Ш*В) | Интеграл 30° 4200/1900/1850 |
| Вес (около вес) Т | 7,5/8,5/10,5/12,5Т |
| Система необязательный: | ФАНУК , МИЦУБИСИ, СИМЕНС, ГСК |
